D-MAX IGBT WEDGE BONDER
IGBT 模块焊线机器， 用于大工作范围的铝线， 铝带，铜线的焊接， 广泛用于光伏模块， IGBT模块，储能模块的应用上， 此设备可以独立使用， 也可以搭配自动上下料自动使用。
设备详情
主要技术参数 | |||
主要技术参数 材料 | 铝丝 | 铝带 | 铜线 |
适用规格 | φ5-20mil | max80×10mil | φ5-8mil |
焊接压力 | 60-1500g | 75-3000g | 60-1500g |
超声波时间 | 1-1000ms(每个焊点可单独设定) | ||
焊接功率 | 0-60w | 0-80w | 0-60w |
焊头转动角度 | ±220°(带限位) | ||
PR视觉 | 0.6倍(标配) | ||
外形尺寸 | 888×1310×1800(宽×深×高)mm | ||
重量 | 400kg | ||
焊头行程 | 220×220×50(X×Y×Z)mm | ||
电源气源 | 单相AC220V±10％50Hz 可靠接地 0.5MPa洁净压缩空气 | ||
Productivity 更高的生产效率
加大的焊接区域: 220mm X 220mm，可以支持多轨道过片系统和多工位的工装夹具;
更短的周期时间: 基于先进的运动控制系统和高级PR识别模式;
Performance 更好的性能
进口技术全数字超声波发生系统，每个焊点实时跟踪超声曲线;
使用音圈驱动的线夹，夹持力可调可控，误差小;
采用陶瓷振荡器的高速精调切刀推杆，电调节尾丝长短，适应小焊区焊接;
进口计数全数字压力控制系统，高达16位精度的压力控制，自适应滤波器防止信号干扰;
采用业界领先的图像处理计数，可达亚像素级的精度。
Advanced Capabilities 先进的功能
高速通信系统: 指令数据传输和可追溯性的功能;
高级互联接口: 支持可配置化的焊头（铜线、铝线以及铝带）;
Ease-of-Use 使用方便
中英文的操作界面 (Windows 7 OS)
耗材的易获取型: 市场通用规格，劈刀切刀等耗材易采购;
简易的数据对接: 可选配自动化产线连接接口，与产线进行数据交换，融入整个生产流程中;
图形化的编辑界面: 提供便利的编程方式，提高程序的编辑效率。
Configuration Flexibility 配置灵活
关键机械电气零件，采用进口器件，亦可在特殊情况下进行
国产代替;
可选配同轴光和侧光灯，可识别各种特殊芯片;
具备多设备和多轨道处理的配置;
更多选择的可配置焊头可以满足各种特定的需求。
Improved Reliability 更高的可靠性
可定制的工作台 具有气动真空电动等多种压紧方式和多种 组合压板选装配置
Lower CoO 更低的使用成本
较大的可结合面积 (220mm X 220mm) 降低了集成成本;
采用高品质的零部件，降低了预防性的维护成本。

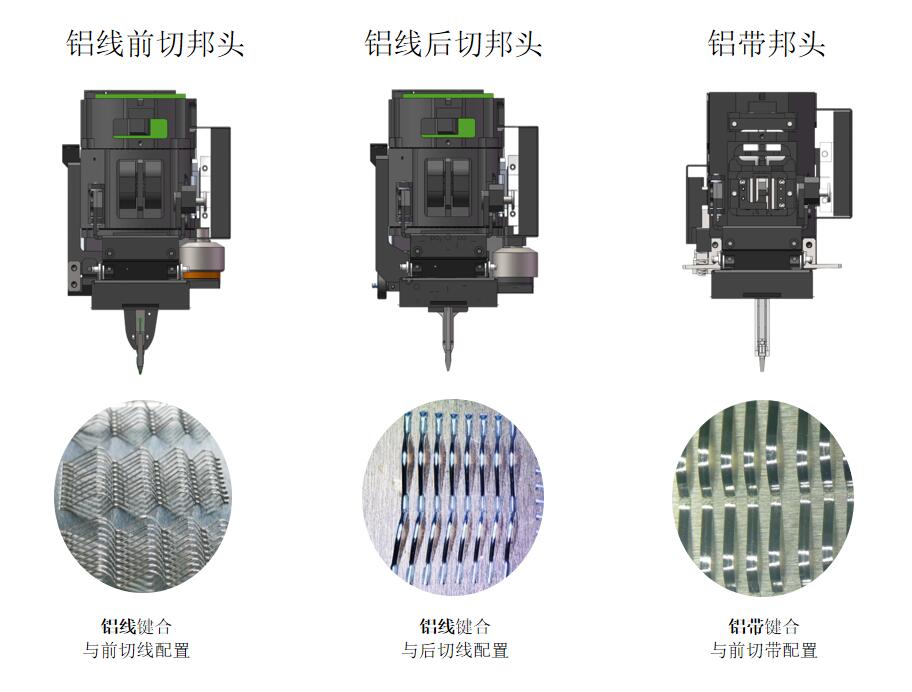

One Bonder, Multiple Interconnect Materials
同一设备平台可以支持多种互连方式
Productivity: MTBA – PR 图像识别系统
New Optics, Digital Camera, Lighting新的光学镜头、数字相机、灯光照明系统
新的光学系统提供了一个更精细的图像;
高分辨率数码相机用更快的PR发现提供更清晰的图像和减少的图像捕获时间;
环形光提供了一个更均匀的间接照明，
减少了芯片在DBC上倾斜的反射差异;
红色, 绿色, 和蓝色的照明选项为所有 表面类型提供了优化的解决方案。
参数总结
国际主流设计，可适应各种模块和中小型锂电池组铝丝铝带焊接
